Calculator Legea lui Ohm

Utilizați calculatorul pentru Legea lui Ohm de la DigiKey pentru a calcula relația dintre curent, tensiune, rezistență și putere în circuitele rezistive simple.

Introduceți cel puțin două valori de intrare și faceți clic pe Calculați pentru a obține rezultatele pentru celelalte valori. Pentru cele mai bune rezultate, resetați calculatorul după fiecare calcul.

Tensiune (V)
V
Curent (I)
A
Rezistență (R)
Ω
Putere (P)
W
ohm law

Instrumente asociate

Legea lui Ohm explicată

Legea lui Ohm prevede că diferența de tensiune dintre două puncte, curentul electric care circulă între acestea și rezistența de pe calea curentului sunt proporționale și legate între ele.

Legea lui Ohm explică relația dintre tensiune ,curent și rezistență, afirmând că un curent care trece printr-un conductor între două puncte este direct proporțional cu diferența de potențial între cele două puncte.

Aceasta poate fi exprimată matematic prin următoarele ecuații, unde V este diferența de tensiune, I este curentul în amperi, iar R este rezistența în ohmi.

În termeni practici, acest lucru înseamnă că curentul care trece printr-un dispozitiv cu două borne, precum un rezistor cu o valoare de rezistență fixă, este direct legat de diferența de tensiune aplicată la borne.

Legea prevede că . Asta înseamnă că, pentru o tensiune constantă specificată, rezistența mai înaltă implică un flux de curent mai scăzut. Și reversul este la fel de adevărat, pentru aceeași tensiune constantă specificată, o rezistență mai scăzută ar însemna un flux de curent mai ridicat.

Exemple

Tensiunea V în volți (V) este egală cu curentul I în amperi (A) înmulțit cu rezistența R în ohmi (Ω):

Așadar, pentru un circuit cu o rezistență de 5 ohmi (Ω) care are nevoie de un curent de 3 amperi (A) pentru a funcționa, tensiunea necesară ar fi de 15 V.

De asemenea, puterea disipată de circuit poate fi găsită și folosind valorile din Legea lui Ohm. De exemplu, puterea P în wați (W) este egală cu tensiunea V în volți (V) înmulțită cu curentul I în amperi (A):

Pentru un circuit cu 20 de volți (V) și un curent de 2 amperi (A), puterea totală este de 40 de wați (W).

Tensiune (V) Curent (I) Rezistență (R) Circuit rezistiv

Conținut asociat

Cum să citiți o schemă

Cum să citiți o schemă

Acest videoclip prezintă elementele de bază pentru citirea și înțelegerea diagramelor schematice. Abilitatea de a citi schemele ajută la asamblarea sau depanarea circuitelor.

Aflați mai multe
Selectați un rezistor pentru un led

Selectați un rezistor pentru un led

Diodele emițătoare de lumină (ledurile) reprezintă etape intermediare inevitabile pentru cei care intră în domeniul electronicii. Indiferent dacă le utilizați pentru indicații, comunicare, iluminat sau doar pentru a face un proiect mai interesant, toate ledurile au un singur lucru în comun: nu pot regula curentul.

Aflați mai multe

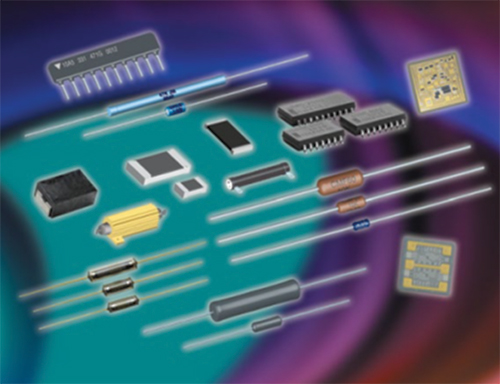

Noțiuni de bază despre rezistoare
